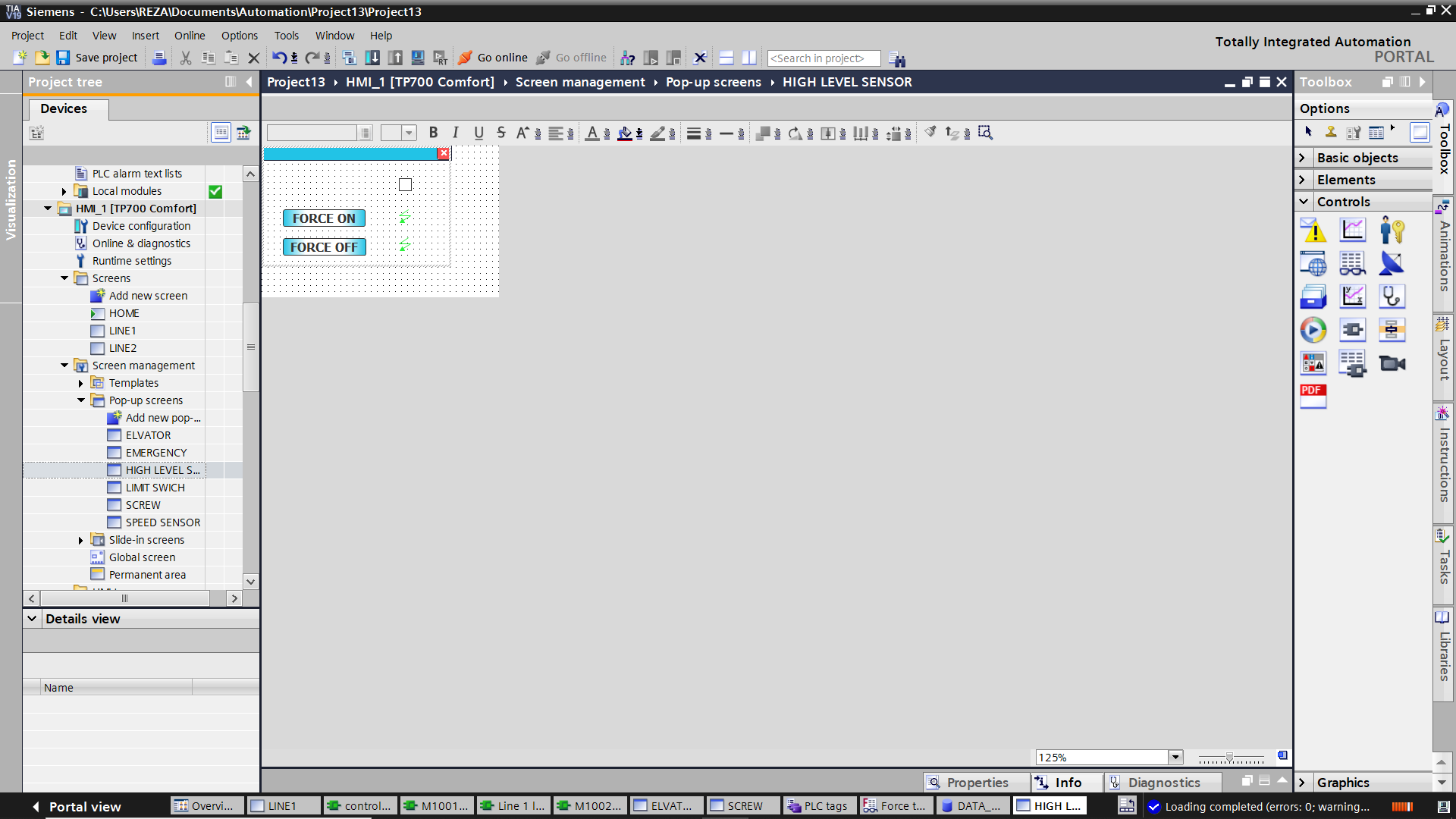

سلام . چطوری میتونیم در HMI تیا 19 یه دکمه برای فورس کردن ورودی دیجیتال بزاریم . ارتباطی بین HMI , و FORCE TABLE وجود داره ؟
Lost your password? Please enter your email address. You will receive a link and will create a new password via email.
لطفاً به طور خلاصه توضیح دهید که چرا فکر می کنید این سؤال باید گزارش شود.
لطفاً به طور خلاصه توضیح دهید که چرا فکر می کنید این پاسخ باید گزارش شود.
لطفاً به طور خلاصه توضیح دهید که چرا فکر می کنید این کاربر باید گزارش شود.
به بزرگترین جامع اتوماسیون صنعتی کشور خوش آمدید. دراینجا هم می‌توانید سوال بپرسید، ایده‌های خود را مقاله کنید و با دوستان اتوماسیونی خود تعامل داشته باشید.
سلام . چطوری میتونیم در HMI تیا 19 یه دکمه برای فورس کردن ورودی دیجیتال بزاریم . ارتباطی بین HMI , و FORCE TABLE وجود داره ؟
سلام
در TIA Portal (مثلاً نسخه 19)، ارتباط مستقیم بین HMI و Force Table وجود نداره. یعنی نمی‌تونی از HMI مستقیماً مقدار ورودی دیجیتال رو Force کنی.
اما می‌تونی با یک روش غیرمستقیم این کار رو انجام بدی:
راه‌حل:
1. در PLC یک بیت کمکی (مثلاً M0.0) تعریف کن که نقش ورودی مجازی رو بازی کنه.
2. در برنامه PLC بنویس:
A M0.0
= I0.0
البته چون ورودی‌ها فقط خواندنی هستند، نمی‌تونی مستقیماً به I0.0 مقدار بدی. ولی می‌تونی در منطق برنامه از M0.0 به‌جای I0.0 استفاده کنی.
3. در HMI یک دکمه بذار که M0.0 رو فعال یا غیرفعال کنه. با این کار انگار ورودی دیجیتال رو Force کردی.
